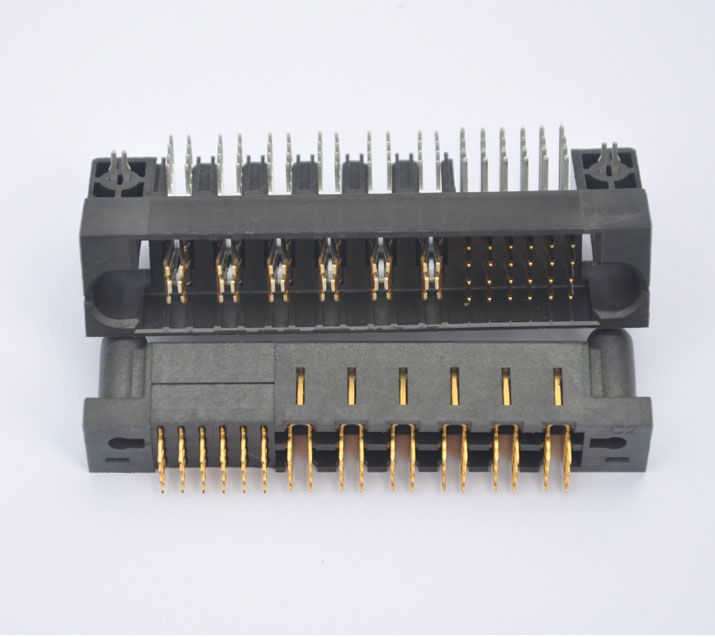

PCB系列插片式電源連接器
該系列產品具有接觸電阻低、承載電流大、插拔力小、超級防誤插、動態接觸可靠性高等特點，主要應用于板對板連接的印制電路板用電源接口，UPS接口，服務器等。本產品可與FCI富加宜的POWERBLADE系列、MOLEX莫仕的E-87667 & E-87710系列、TE泰科的MULTI-BEAM X1(配電連接器系統)系列產品互換。常用規格有: 2+24芯/4+24芯/5+24芯/7+24芯/9+24芯;

主要技術指標

●  材質（RoHS）

1．絕緣體：耐高溫塑料，UL94V-0,黑色

2．接觸端子：銅合金，表面處理方式：接觸部位鍍金，焊接部位鍍錫；

●  電氣特性

1.       額定工作電壓：電源接觸件：250V（DC）；信號接觸件：50V（DC）；

2.       額定工作電流：電源接觸件：40A；信號接觸件：2.5A；

3.       介質耐電壓（海平面）：電源接觸件2500V（DC），信號接觸件1000V（DC）；

4.       接觸電阻(初始值)：電源接觸件≤0.5 mΩ ,信號接觸件≤20 mΩ；

5.       絕緣電阻（常態）：電源接觸件≥5000 MΩ,信號接觸件為≥5000 MΩ，（500V DC）。

●  機械特性

1.       機械壽命：250次；

2.       振動：10Hz～500Hz，49m/s²,瞬斷不大于1μs；

3.       沖擊：加速度490m/s²，瞬斷不大于1μs；

●  環境特性

1.       工作溫度：-40℃～105℃；

2.       濕度：40℃時，達95％；

3.       溫升：連接器上的各接觸件的溫升應不高于周圍環境溫度70℃；

4.       焊接溫度：wave 265℃，不超過10s；
