一、光伏系統的工作原理
　　工作原理：白天，在光照條件下，太陽電池組件產生一定的電動勢，通過組件的串并聯形成太陽能電池方陣，使得方陣電壓達到系統輸入電壓的要求。再通過充放電控制器對蓄電池進行充電，將由光能轉換而來的電能貯存起來。晚上，蓄電池組為逆變器提供輸入電，通過逆變器的作用，將直流電轉換成交流電，輸送到配電柜，由配電柜的切換作用進行供電。蓄電池組的放電情況由控制器進行控制，保證蓄電池的正常使用。光伏電站系統還應有限荷保護和防雷裝置，以保護系統設備的過負載運行及免遭雷擊，維護系統設備的安全使用。
二、光伏系統的組成
　　光伏系統是由太陽能電池方陣，蓄電池組，充放電控制器，逆變器，交流配電柜等設備組成。其各部分設備的作用是：

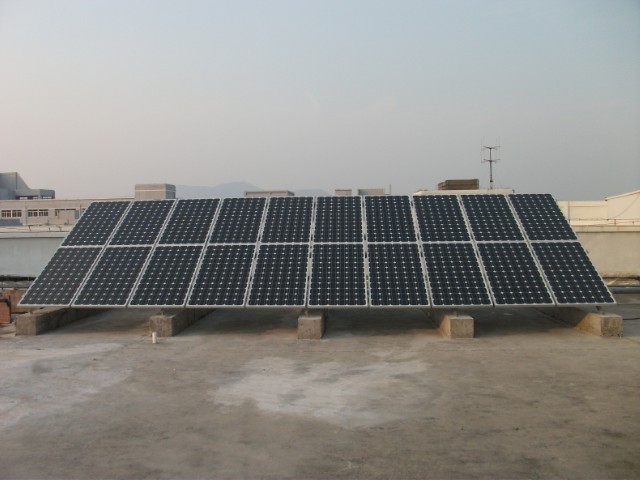

　　⑴太陽能電池方陣：在有光照（無論是太陽光，還是其它發光體產生的光照）情況下，電池吸收光能，電池兩端出現異號電荷的積累，即產生"光生電壓"，這就是"光生伏打效應"。在光生伏打效應的作用下，太陽能電池的兩端產生電動勢，將光能轉換成電能，是能量轉換的器件。太陽能電池一般為硅電池，分為單晶硅太陽能電池，多晶硅太陽能電池和非晶硅太陽能電池三種。
　　⑵蓄電池組：其作用是貯存太陽能電池方陣受光照時發出的電能并可隨時向負載供電。太陽能電池發電對所用蓄電池組的基本要求是：a.自放電率低；b.使用壽命長；c.深放電能力強；d.充電效率高；e.少維護或免維護；f.工作溫度范圍寬；g.價格低廉。目前我國與太陽能發電系統配套使用的蓄電池主要是鉛酸蓄電池和鎘鎳蓄電池。配套200Ah以上的鉛酸蓄電池，一般選用固定式或工業密封式免維護鉛酸蓄電池，每只蓄電池的額定電壓為2VDC；配套200Ah以下的鉛酸蓄電池，一般選用小型密封免維護鉛酸蓄電池，每只蓄電池的額定電壓為12VDC。
　　⑶充放電控制器：是能自動防止蓄電池過充電和過放電的設備。由于蓄電池的循環充放電次數及放電深度是決定蓄電池使用壽 命的重要因素，因此能控制蓄電池組過充電或過放電的充放電控制器是必不可少的設備。
　　⑷逆變器：是將直流電轉換成交流電的設備。由于太陽能電池和蓄電池是直流電源，而負載是交流負載時，逆變器是必不可少的。逆變器按運行方式，可分為獨立運行逆變器和并網逆變器。獨立運行逆變器用于獨立運行的太陽能電池發電系統，為獨立負載供電。并網逆變器用于并網運行的太陽能電池發電系統。逆變器按輸出波型可分為方波逆變器和正弦波逆變器。方波逆變器電路簡單，造價低，但諧波分量大，一般用于幾百瓦以下和對諧波要求不高的系統。正弦波逆變器成本高，但可以適用于各種負載
