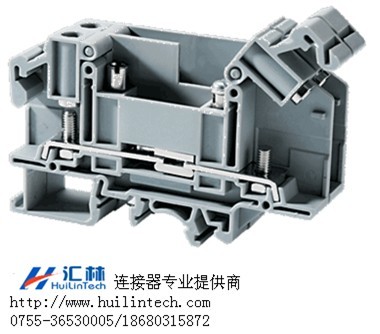

STH4DT開關分斷式實驗端子 控制型端子
  螺釘接線端子
STH4DT開關分斷式實驗端子主要用于測量、控制和調整電路。為那些具有功能儀器和相關變壓器的設備提供了明顯的功能優勢。單獨的測試點便于插入測試探針。使用螺絲刀對滑片進行操作就可以實現斷路。STH4DTSH端子由兩個STH4DT端子短接到一起構成，用來實現可由開關控制的交叉連接（在同側）。
 技術數據
額定電壓  1000 V
額定電流  41 A
拉緊轉矩  1.2 Nm
外殼材質 聚酰亞胺（尼龍）
相比起痕指數 1
標準顏色 灰色
連接類型 螺釘/母線/螺栓
產品功能 直通型
進線指示 側進式
安裝方式 DIN32/ DIN35/ DIN35-15導軌
螺栓尺寸 M4
操作工具 螺絲刀
指示電壓 8 KV
額定沖擊電壓 8 KV
污染等級 3

連接數據
軟導線最小橫截面 1.5 mm²
軟導線最大橫截面 6 mm²
導線截面AWG/K cml最小 22 AWG
導線截面AWG/K cml最大 8 AWG
兩個相同截面的導線，多股最小 1.5 mm²
兩個相同截面的導線，多股最大 6 mm²
硬導線最小橫截面 1.5 mm²
硬導線最大橫截面 10 mm²
剝線長度 10 mm

尺寸
DIN 32 軌 56.4 mm
DIN 35 x 15 mm 導軌 59 mm
DIN 35 x 7.5 mm 導軌 52.2 mm
長度  46 mm
寬度(厚度) 11 mm
