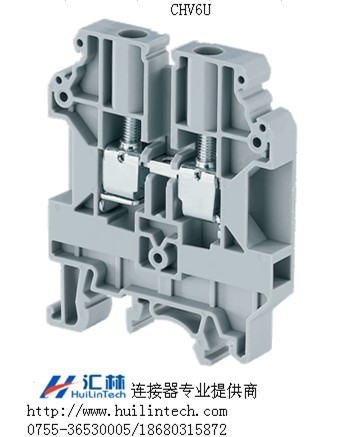

超高壓端子
6平方高壓端子，超高壓達2000V
CHV系列接線端子經特殊設計，適用于超高壓（2000V）的應用。此款端子底座設計靈活，用一個螺絲刀就可以方便地在導軌上進行安裝和拆卸。這些端子都有標識安裝槽，可安裝標識條，用于電路區分。使用短接片或套筒/螺釘，可實現交叉接線。
技術數據
額定電壓 1000 V
額定電流 41 A
拉緊轉矩 0.8 Nm
外殼材質 聚酰亞胺（尼龍）
相比起痕指數 1
標準顏色 灰色
連接類型 螺釘卡箍
產品功能 高電壓
進線指示 側進線
安裝方式 DIN32/ DIN35/ DIN35-15導軌
螺釘尺寸 M3.5
操作工具 螺絲刀
額定沖擊電壓 8 KV
污染等級 3

連接數據
軟導線最小橫截面 0.2 mm²
軟導線最大橫截面 6 mm²
導線截面AWG/K cml最小 22 AWG
導線截面AWG/K cml最大 8 AWG
軟導線最小橫截面－帶線套 0.2 mm²
軟導線最大橫截面－帶線套 6 mm²
兩個相同截面的導線，多股最小 0.2 mm²
兩個相同截面的導線，多股最大 4 mm²
硬導線最小橫截面 0.2 mm²
硬導線最大橫截面 10 mm²
兩個相同截面的導線，多股，帶雙線套，最小 0.2 mm²
兩個相同截面的導線，多股，帶雙線套，最大 4 mm²
剝線長度 18 mm
內徑 A5

尺寸
DIN 32 軌 68.2 mm
DIN 35 x 15 mm 導軌 70.8 mm
DIN 35 x 7.5 mm 導軌 63.4 mm
長度 52 mm
寬度(厚度) 8 mm
