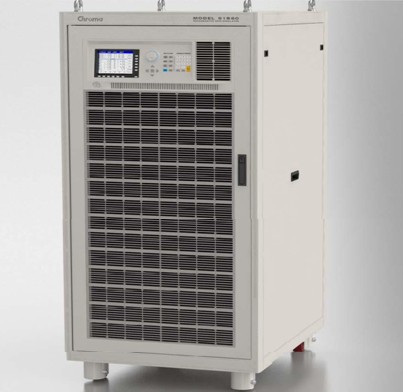

Chroma 61800系列回收式電網模擬電源產品說明：
    目前市場對替代能源的需求正在穩定增長 中，因此對于并網型分布式電源的配置、例如太陽能發電和風力發電設備已訂出特定規范和測試標準(例如:IEEE 1547 / IEC 61000-3-15 / IEC 62116)。對此個設備制造商必須依照規范來進行測試以證明設備符合標準。
      Chroma 61800系列回收式電網模擬電源可提供這方面的解決方案，其全四相限、 能源回收以及電壓波形編輯功能可符合上述法規和測試標準要求。使用者可依測試需求更改 相關的參 數，以模 擬EUT所需的電網狀態測試條件，其中包括電壓、頻率、相位變動，其他項目包括三相電壓跌落以及三相電壓不平衡狀態也是輕而易舉的。最重要的是61800系列的能 源回收功能提供了一個有效的節省能源的解決方案，例如:當 EUT在測試 中所產生的能量可以完全經由61800回 饋到電網，而不是在測試過程能量以熱能消耗。除了分布式電源測試應用外， 61800系列回收式 電網模擬電源還可符合應用于智能電網和電動汽車相關的 測試應 用， 例如:電 動車 對電網測試 (V2G)、能源儲存系統測試 (ESS)。61800系列回收式電網模擬電源不僅限于產品開發RD階段使用， 也可 應用于產品質量驗證和生產階段。
  61800系列機種使用全數字式控制技術， 可在最大相 電壓 300V及 30Hz 到100Hz 頻率的輸出范圍下，提供最大功率。 所有型號都可輸出非常純凈的正弦波 ，可在50Hz/60Hz滿載 輸出下低于 0.3%總諧 波失真 率 。 不僅可輸出純交流電壓 ， 還有AC+DC輸出 模式 來擴大應用， 測試直流偏 壓成 峰值 連續最大輸出 ，適用于做待測物的輸入涌浪電流測試。61800系 列能提供精密的測量功能，例如RMS電壓、RMS電流 、實功率、功率 因素、電流 波峰因素 等。應用 先進的 DSP技 術，61800系 列機 種還可 測量THD和 40階的 電流 諧波 成 份。 并且 可 應用 LIST 、 PULSE 和STEP功能，很容易的來模擬交流電源擾動(PLD)的 測試。也 可以用SYNTHESIS合成功能來編輯不同的諧波分量，再組成使用者自己需求的失真波形。61800系列機種提供前面板的LCD顯示器和鍵盤，讓用戶容 易手動操作，或 是可透過標準 配備的接口GPIB、RS-232、USB及網絡接口來進 行計算機的數字 控制。

特點:

■ 功率規格:61845: 45kVA     61860: 60kVA
■ 電壓規格: 0-300V
■ 頻率: DC, 30Hz - 100Hz
■ 能源回收功能:可提供100%額定電流回收能力
■ 符合PV inverter, Smart Grid及EV相關產品測試應用
■ 可選擇單相或三相交流輸出
■ 可控制電壓及頻率的變動速率
■ 可設定電壓和電流的輸出限制
■ 可設定電壓波形啟動及關閉的相位角
■ 輸出電壓變化的同步TTL信號
■ LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬
■ 電壓暫降、短時中斷和電壓變化模擬
■ 諧波和間諧波的失真波形合成
■ 參數量測功能包括個階電流諧波成份
■ 可程序化模擬接口
■ 數字接口: GPIB, RS-23 2, USB和乙太網絡
■ 支持并聯模式以符合高功率輸出需求
