三相120KVA-LC負載箱
產品類別：熱銷產品
產品編號： 120KVA
產品簡述：三相120KVA-LC負載箱主要用于UPS、發電機組,逆變器
等交流電源檢測的場合。負載箱|交流負載箱|
直流負載箱|大功率交流負載箱|R負載箱|RCD負載箱|回饋式負載|
無感負載|負載電阻箱...
產品詳細
1、系統概述
三相120KVA-LC負載箱主要用于UPS、發電機組,逆變器等交流電源檢測的場合。模擬感性負載，容性負載，可以檢測
發電機組、UPS等交流電源在不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。
感性負載采用新型功耗組件，獨立分相電抗器及獨立控制，溫升小。電容采用鋁殼薄膜電容，安全耐用，三相電流平
衡，無紅熱現象，有獨立的冷卻風機，保證了整個系統的散熱性和使用壽命。
風機采用小型進口風機，具有風量大，散熱性好，噪音小等特點。
以上特點使整機在安全性、可靠性，減少噪音等方面優于進口產品。
2、主要功能及規格參數 [三相120KVA-LC負載箱]
1）、裝機容量：120KVAR。
2）、工作電源：220V.
3）、冷卻方式：強制風冷（左右通風：右側進風，左側出風）
4）、加載方式：分檔設定（采用手動空氣開關控制，接觸器主回路通斷）。
1、該負載為三相交流負載，容性和感性放在同一柜子里；
2、感性負載L由開關分段控制，5Var~120KVar連續可調。輸出有總開關進行控制。
分段檔位如下：
A相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
B相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
C相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
AC220V-1-6KW R交流負載柜主要用
于UPS、發電機組等交流...
DC270V-3-6KW 直流機架式負載箱主
要用于直流發電機組，...

流三相感性測試假負載交流容性三相測試負載柜

[三相120KVA-LC負載箱]
3、容性負載C由開關分段控制，5Var~107.3KVar連續可調
分段檔位如下：
A相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
B相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
C相： (40.77KW)
5Var，5Var，10Var, 10Var, 20Var, 20Var, 50Var，50Var，100Var, 100Var, 200Var, 200Var, 500Var，500Var,
1KVar, 1KVar, 1KVar, 2KVar，2KVar，2KVar，5KVar, 5KVar, 10KVar, 10KVar,
[三相120KVA-LC負載箱]
4、切換開關的斷開和閉合，能明顯辨認
5、工作環境溫度 0~50C
6、負載工作電壓：額定：三相交流400V/50Hz（正負20%電壓范圍內能工作）/60Hz可以工作
7、有LC負載的電流指示，最小指示單位0.1A
8、冷卻方式：風冷，風扇電源為外供市電
9、底部有鎖定裝置的滑輪，便于移動；
10、體積高度1800mm，寬度850mm，深度1000mm
11、電容和電感負載有滅弧處理，防止在帶載切換時打火；
12、音響噪聲小于65dB
13、三相不平衡小于3%，精度小于5%。

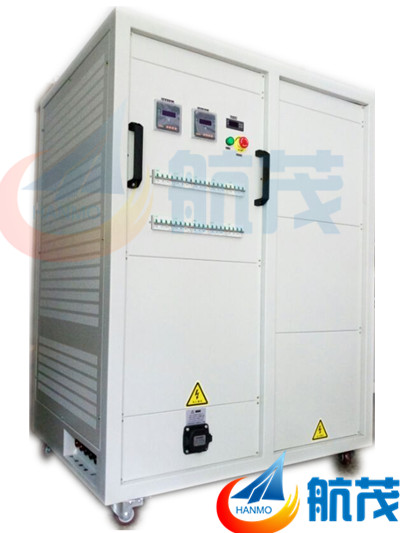

(產品圖片僅供參考，具體以實物為準）
