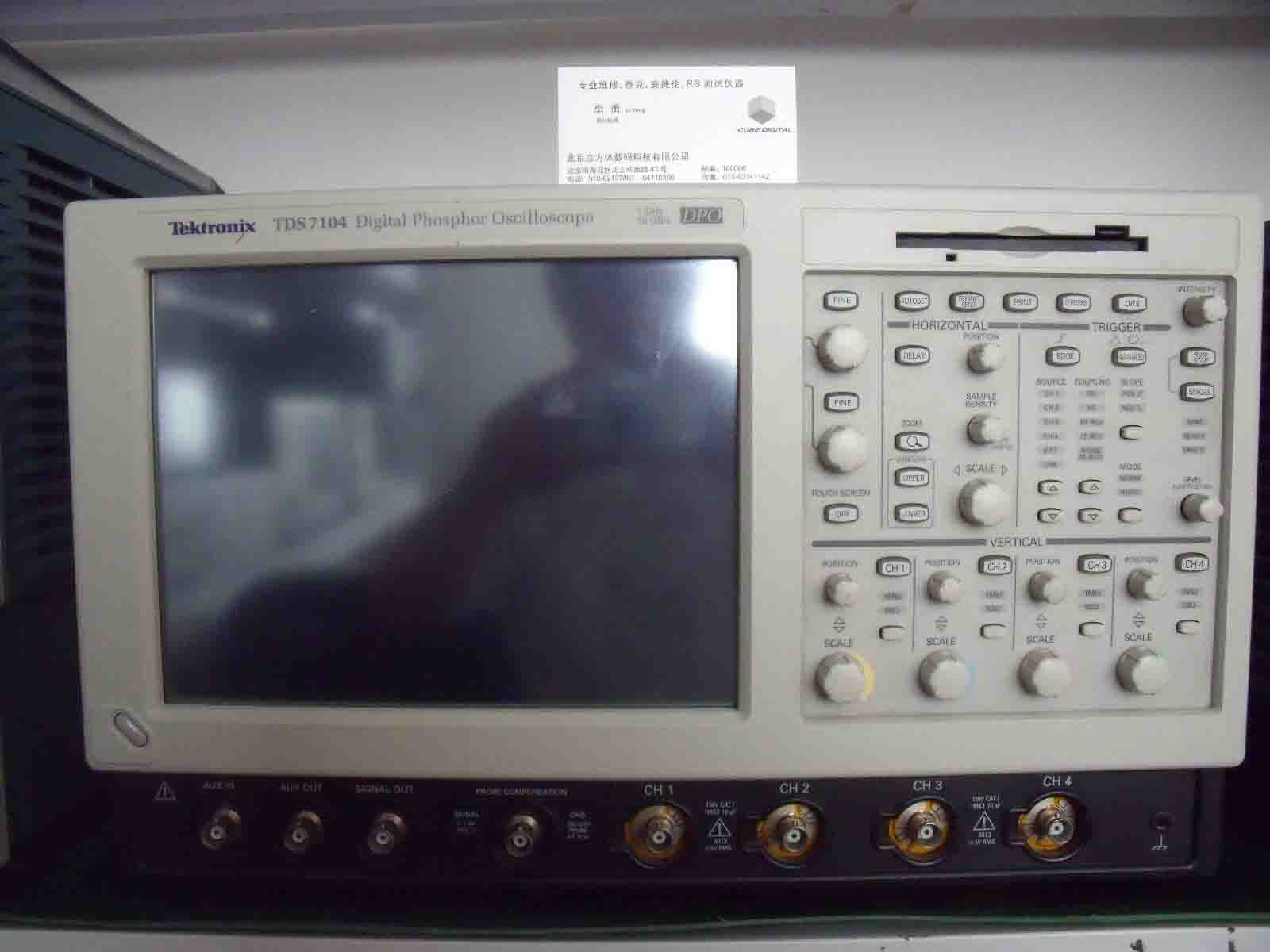

泰克TDS7104 1G示波器 現貨信息 二手TDS7104深圳報價 租賃 維修 說明書 深圳二手示波器 泰克示波器 多臺TDS7104現貨供應

高超的測量保真度無與倫比的分析功能無往不克的通用性

　　TDS7000B 系列以其獨特的風采嶄露頭角，以其高超的測量保真度、無與倫比的分析功能和無往不克的通用性獨占當代先進示波器之鰲頭，大大簡化并加快了速度快且復雜之系統的設計工作。對于那些從事尖端電子設計的驗證、鑒定和調試工作的設計人員而言，該系列示波器是業界至今最佳的解決方案，因為它的出現，一舉克服了他們面臨的信號完整性挑戰。該系列示波器可提供高達7.25
GHz（典型值）的有效模擬帶寬、直至43 ps 的上升時間（20% 至80%）和20 GS/s 的最大實時取樣速率，所捕獲到的關鍵性事件，細節俱在，得來全不費功夫。
　　一枝獨秀的DPX 信號采集技術，可使波形捕獲速度高達每秒400,000 個，可在幾秒或幾分鐘內，而不是幾個小時或幾天，迅速發現罕見的毛刺。創新性的軟件解決方案可為高級分析和一致性測試提供所需領域的專業化功能，OpenChoice體系結構則可使用戶通過這一能力將其專業知識與之結合，用以輕松地編寫定制程序，或使用流行商業軟件。直觀的圖形用戶界面可為熟練的用戶提供高精能力，而偶爾使用示波器的用戶，也能一望而知各項控制的功用，毫無眼花繚亂之感。

特點與優點
　　·高達7.25 GHz 的有效模擬帶寬和低至43 ps 的上升時間（20% 至80%)
　　·波形捕獲速率每秒超過400,000 個，獨一無二的DPX?信號采集技術
　　·最大實時取樣速率20 GS/s
　　·高超的時間變化量(Delta-time)精度可提高關鍵時序測量的置信度
　　·強大的觸發功能，可快速檢測相關故障
　　·達4.25 Gb/s 的通信模板測試速率
　　 ·可從速度高達3.125 Gb/s 的串行數據流恢復時鐘
　　·長達64 MB 的記錄長度和可快速瀏覽長記錄的MultiViewZoom 功能
　　·配備有實現高保真度連接所需的TekConnect 接口
　　·傳統式直接控制、觸感顯示器或鼠標導航
　　·OpenChoice 和Windows 2000可提供內置的聯網和分析功能
　　·XGA 1024x768 顯示屏

應用
　　·信號完整性、抖動和時序分析
　　·高精設計的檢測、調試和鑒定
　　 ·速率達4.25 Gb/s 串行數據流產品的設計開發及一致性測試
　　·電信、數據通信及存儲局域網設備調試和高速背板設計
　　·頻譜分析
　　·瞬態現象的探究

特性
　垂直系統


輸入通道	4
硬件模擬帶寬（-3 dB）	1 GHz
上升時間10% 至90%（典型值）	400 ps
上升時間20% 至80%（典型值）
DC 增益精度	1%
硬件帶寬限制	250 MHz 或20 MHz
輸入耦合	AC, DC, GND
輸入阻抗	1MΩ± 0.5%或50Ω±1%
輸入靈敏度1MΩ	1 mV/div 至10 V/div
輸入靈敏度50Ω	1 mV/div 至1 V/div
垂直分辨率	8 位，（平均后>11 位）
最大輸入電壓1 MΩ	±150 V CAT I，超過200 kHz — 時以20 dB/十進位降低額定值至9 VRMS
偏置范圍	1 mV/div 至100 mV/div: ±1 V101 mV/div 至1 V/div: ±10 V1.01V/div 至10 V/div: ±100 V
相等垂直刻度設置上任意兩條通道間的隔	100 MHz 時為≥100:1，額定帶寬時為≥30:1

*1 ≥10 mV/div 時
備注：TDS7404B 加上P7240：4 GHz 的典型系統帶寬。
備注：TDS7404B 加上P7330：3.5 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7260：6 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7350：5 GHz 的典型系統帶寬。
備注：TDS7704B 加上P7380：7 GHz 的典型系統帶寬。
時機系統

時基范圍	200 ps/div 至40 s/div
時基延時范圍	16 ns 至250 s
通道間相差校正	±25 ns
時間變化量測量精度	±（（0.06/取樣速率）+（15 ppm x 讀數））RMS
觸發抖動（RMS）	8 psRMS（典型值）
長期樣值速率和延時精度	在≥1 ms 間隔上為±15 ppm

捕獲系統

實時取樣速率
1 通道（最大值）	10 GS/s
2 通道（最大值）	5 GS/s
3 至4 通道（最大值）	2.5 GS/s
等效時間取樣速率（最大值）	250 GS/s
每條通道的最大記錄長度 標準內存配置	2 Mb (1-CH.), 1 Mb (2-CH.),500 kb (4-CH.)
選項2M 內存配置	8 Mb (1-CH.), 4 Mb (2-CH.), 2 Mb (4-CH.)
選項3M 內存配置	16 Mb (1-CH.), 8 Mb (2-CH.), 4 Mb (4-CH.)
選項4M 內存配置
選項5M 內存配置

最高實時分辨率時的最大持續時間(1-CH)

時間分辨率（單次)	100 ps (10 GS/s)
最大持續時間（標準內存配置）	200 μs
最大持續時間（選項2M）	800 μs
最大持續時間（選項3M）	1.6 ms
最大持續時間（選項4M）
最大持續時間（選項5M）

捕獲方式

FastAcq 捕獲技術	FastAcq 功能具有獨一無二的DPXR 信號采集技術.可通過對儀器的優化，用以分析動態信號和捕獲罕見事件
最大FastAcq 波形捕獲速率	每秒多于200,000 個波形
波形數據庫	累計波形數據庫，以提供幅度、時間和計數的三維數組
取樣	捕獲樣值
峰值檢測	在所有實時取樣速率上捕獲細毛刺
最小峰值檢測脈	≤1 ns
平均計算	從2 至10,000 個波形，包括在平均值內
包括	從2 至2x109 個波形，包括在最小/最大包絡內
高分辨率	實時矩形波串平均功能可減少隨機噪聲，提高分辨率
FastFrame 捕獲技術	可將捕獲內存分段；最大觸發速率每秒>265,000 個波形。 到達時間隨發生的每一事件做記錄

Pinpoint™ 觸發系統

靈敏度
內部DC 耦合	0.35 div DC至50 MHz，1 GHz時增至1 div
外部（輔助輸入）	250 mV(從DC 至50 MHz）100 MHz時增至500 mV
主要觸發模式	自動、正常和單次
觸發次序	主要、時間后延遲、事件后延遲。所有序列都可在觸發事件后包括分開的水平延遲， 以將捕獲窗口定位于時間內
觸發特性
標準觸發類型	邊沿、毛刺、欠幅脈沖,寬度、躍遷時間、超時,碼型、狀態、建立/保持
A 事件和延遲的B 事件觸發類型延遲的	A 事件： 上述所有類型 B 事件： 邊沿
與通信信號相關的觸發（需選項SM）	支持AMI、HDB3、BnZS、CMI、MLT3 和NRZ 編碼通信信號。 可根據適用的標準在正或負隔離的一、零脈沖格式或眼圖之間選擇。
串行碼型觸發（需選項ST）
觸發電平范圍
內部	±12 分度，從屏幕中心計算
外部（輔助輸入）	±8 V
行	固定在0 V
觸發耦合	DC、AC（衰減<60 Hz）、高頻抑制（衰減>30 kHz）、 低頻抑制（衰減<80 kHz）、噪聲抑制（可降低靈敏度）
觸發釋抑范圍	250 ns（最小）至12 s（最大）

觸發模式
邊沿 - 任何通道或前面板輔助輸入上的正/負邊沿。 耦合包括 DC、AC、噪聲抑制、高頻抑制和 低頻抑制。
毛刺 - 在正、負或任一極性的毛刺上觸發或抑制。 最小毛刺寬度為 1.0 ns，分辨率為 200 ps(TDS7104/TDS7054)。最小毛刺寬度為 170 ps(TDS7704B) 或 225 ps（所有其他 B 型機）， 重新起動時間為 250 ps（B 型機）。
脈沖寬度 - 在可選時限范圍內或以外的 1 ns（TDS7104/TDS7054）或 340 ps（B 型）至 1 s 正或負脈沖寬度（B 型可至 170 ps）上觸發。
欠幅脈沖 - 在穿過一個閾值，但于再次穿過該閾值 前無法穿過第二個閾值的脈沖上觸發。時間限定 功能為選項。
超時 - 在特定時間內保持為高、低或任一情況之 事件上觸發，可選范圍 1 ns (TDS7104/TDS7054) 或 340 ps（B 型）至 1 s，分辨率 200 ps(TDS7104/TDS7054) 或 100 ps（B 型）。 轉換速率 - 可在快于或慢于設定速率的脈沖邊沿速 率上觸發。斜率可為正，也可為負，或任一。
建立/保持 - 可在任何兩路輸入通道上存在的時鐘 和數據之間的建立時間和保持時間違例上觸發。
碼型 - 可在特定時間內，當碼型成真或變偽時觸發。 為四路輸入通道指定的碼型 (AND, OR, NAND, NOR)， 分別定義為 HIGH、LOW 或 Don‘t Care（高、低、無所謂）。
狀態 - 通道 (1, 2, 3) 的任何邏輯碼型，按通道4 的邊沿定時。在時鐘的上升或下降邊沿觸發。
窗口 - 在進入或退出窗口的事件上觸發，窗口可由 兩個用戶調整的閾值定義。事件可為時間或邏輯限 定的事件（僅限 B 型）。適用于毛刺、脈沖寬度、 欠幅脈沖、超時、轉換速率、建立/保持、窗口觸發 的邏輯限定觸發 - 在特定事件上觸發，條件是： 出現或發生了以其余未用通道定義的邏輯狀態（僅限 B 型）。
時間后觸發范圍 - 16 ns（B 型為 5 ns） 至 250 秒。
事件后觸發范圍 - 1 至 10,000,000 個事件。

波形測量
幅度 - 幅度、高、低、最大、最小、峰-峰、平均、 平均周期、均方根 (RMS)、周期均方根、正過沖、 負過沖。
時間 - 上升時間、下降時間、正寬度、負寬度、 正占空比、負占空比、周期、頻率、延遲。
組合 - 范圍、周期范圍、相位、短促脈沖串寬度。
與直方圖相關的波形測量 - 波形計數、邏輯框中的 命中數、峰值命中數、中間值、最大值、最小值、 峰-峰、平均值 (µ)、標準偏差 (、µ+1、µ+2、µ+3）。
與眼圖相關的波形測量（僅限 B 型）- 消光比（絕對、% 和 dB）、眼圖高度、眼圖頂部、 眼圖底部、眼圖寬度、交叉百分比、抖動（峰-峰、 RMS 和
6）、噪聲（峰-峰和 RMS）、信噪比、 周期畸變、品質因數。

波形處理/計算
代數表達式 - 用于界定廣泛的代數表達式， 其中包括波形、標量以及參數測量值結果， 如：(Integral (CH.1-Mean (CH.1)) x 1.414)。
運算 - 波形和標量的加、減、乘、除。
關系運算 - 布爾比較結果 >, <, >=, <=, ==, !=。
演算 - 積分、微分。
頻域函數 - 頻譜幅度和相位、頻譜的實部和虛部。 垂直單位 - 幅度：線性、dB、dBm。 相位：度、弧度。
窗口函數 - 矩形、漢明、漢寧、凱澤-貝塞爾、 勃勒克曼-哈里斯、高斯、Flattop2、Tek Exponential。 波形定義 - 為任意數學表達式。

顯示屏特性
顯示屏類型 - 液晶有源矩陣彩色顯示屏。 顯示屏尺寸 - 對角線：264 毫米（10.4 英寸）。
顯示屏分辨率 -TDS7104/TDS7054：640 水平 x 480 垂直像素。
TDS7154B/TDS7254B/TDS7404B/TDS7704B：1024 水平 x 768 垂直像素。
波形式樣 - 矢量、點、可變余輝、無限余輝。

計算機系統及外圍設備
CPU -TDS7104/TDS7054：Intel Celeron 處理器，850 MHz。 TDS7154B/TDS7254B/TDS7404B/TDS7704B：Intel Pentium 4 處理器，2.8 GHz*
PC 系統內存 - 1GB*。
硬盤驅動器 - 40 GB 可拆式硬盤驅動器： 后面板或（僅限 B 型）前面板（選項 FHD）。
軟盤驅動器 - 1.44 MB 3.5 英寸軟盤驅動器： 前面板或（僅限 B 型）后面板（選項 FHD）。
CD-R/W 光盤機 - 后面板 CD-R/W 光盤機和 CD 創作軟件應用程序。
鼠標 - 包括帶指輪的型號，USB 接口。
鍵盤 - 包括迷你鍵盤（可放入口袋）PS-2 接口。 全尺寸鍵盤的訂購號為 119-6633-00；USB 接口 和集線器。

輸入/輸出端口
探頭補償器輸出 - 前面板 BNC 連接器， 需配備探頭連接所需的探頭校準-相差校正工具（隨機提供）。幅度 200 mV (TDS7104/TDS7054) 或 500 mV（B 型）±20% 轉換為 50 & 負載， 頻率 1 kHz ±5%。
模擬信號輸出幅度 - 前面板 BNC 連接器，提供 緩沖版本信號，當 Ch. 3 被選作觸發源時與通道 3 輸入相接。20 mV/div ±20% 轉換為 1.8 MΩ 負載，10 mV/div ±20% 轉換為 50 & 負載。
模擬信號輸出帶寬（典型值）- TDS7054、 TDS7104：100 MHz 轉換為 50 & 負載。 TDS7154B/TDS7254B/TDS7404B/TDS7704B：1 GHz 轉換為 50 & 負載。
外部時基參考輸入 - 后面板 BNC 連接器， 時基系統可通過鎖相環鎖定在外部10 MHz 基準。 時基參考輸出 - 后面板 BNC 連接器，可接受內部
10 MHz 基準振蕩器輸出的與 TTL 兼容信號。 輔助輸出電平 - 前面板 BNC 接頭，當示波器 觸發時可提供與 TTL 兼容的、可換極性脈沖。
并行端口 - IEEE 1284、DB-25 連接器。
音頻端口 - 立體聲話筒輸入和立體聲輸出線微型 插口。
USB 端口 - 允許在示波器通電的情況下插拔 USB 鍵盤和/或鼠標。B 型有 2 個 USB 端口。 鍵盤端口 - PS-2 兼容。
鼠標端口 - PS-2 兼容。
LAN 端口 - RJ-45 連接器，支持 10Base-T 和100Base-T。
串行口 - DB-9 COM1 端口。
Windows 視頻端口 - 后面板 15 針 D-Sub 連接器；可連接第二個顯示器，以使用雙顯模式。 視頻符合 DDC2B 標準。

GPIB
示波器視頻端口 - 后面板 15 針 D-Sub 連接器； B 型示波器的視頻與 IBM XGA 兼容。連接后可顯 示示波器屏幕，其中包括可在外部顯示器或投影設
備上顯示實時波形。也可通過該端口在外部顯示器 上顯示第一個 Windows 桌面。

電源
電源 - 100 至 240 VRMS，±10%，50/60 Hz；115 VRMS ±10%，400 Hz；CAT II，<300 W (450 VA)。

物理特性

尺寸	毫米	英寸
高	277	10.9
寬	455	17.9
深	425	16.75
重量	公斤	磅
凈重	19.1	42.0
運輸重量	37	85

機架安裝配置

尺寸	毫米	英寸
高	277	10.5
寬	502	19.75
深	486	19.125
重量	公斤	磅
凈重	18.6	41
工具箱	5.6	12.25

機械特性

冷卻 - 所需凈空間隙	毫米	英寸
頂部	0 或 >76	0 或 >3
底部	0	0
左	76	3
右	76	3
前	0	0
后	0	0

環境
溫度 –操作：0 ºC (TDS7104/TDS7054) 或 +5 ºC（B 型）至 +50 ºC，不包括軟盤驅動器和 CD-R/W,光盤機；+10 ºC 至 +45 ºC，包括軟盤驅動器和CD-ROM 光盤機。
非操作：-22 ºC 至 +60 ºC。
濕度 –操作：20% 至 90% 相對濕度，+50ºC 或低于此值時的最大濕球溫度為 +29ºC，非冷凝。
+50ºC 時，上限減額至 25% 相對濕度。 非操作：軟驅中無磁盤，20% 至 90% 相對濕度，+60ºC或低于此值時的最大濕球溫度為 +29ºC，非冷凝。+60ºC 時，上限減額至 20% 相對濕度。
海拔高度 –操作：10,000 英尺（3,048 米）。
非操作：40,000 英尺（12,190 米）。
隨機震動 –操作：5 至 350 Hz 時為 0.000125 G2/Hz，350
至 500 Hz 時為 -3 dB/倍頻程，500 Hz 時為0.0000876 G2/Hz。總震動級為 0.24 GRMS。
非操作：5 至 100 Hz 時為 0.0175 G2/Hz，100 至200 Hz 時為 -3 dB/倍頻程，200 至 350 Hz 時為0.00875 G2/Hz，350 至 500 Hz 時為 -3 dB/倍
2/Hz。總震動級為頻程，500 Hz 時為 0.006132 G2.28 GRMS。
安全標準 – UL 3111-1、CSA1010.1、EN61010-1.2、IEC 61010-1。
選項（在標有 “x” 符號的機型上提供）

捕獲內存選項
2M 8 Msamples（最大） 2 Msamples/ch	x
3M 16 Msamples（最大） 4 Msamples/ch	x
4M 32 Msamples（最大) 8 Msamples/ch
5M 64 Msamples（最大） 16 Msamples/ch
軟件選項
DVI TDSDVI DVI 一致性測試解決方案
DVD TDSDVD 光存儲分析	x
ET3 TDSET3 以太網一致性測試軟件	x
JT3 TDSJIT3 高級抖動分析軟件	x
J2 TDSDDM2 磁盤分析軟件	x
CP2*1 TDSCPM2 ANSI/ITU 電信脈沖一致性測試軟件	x
USB*2 TDSUSBS USB2.0 一致性測試軟件（只有軟件）	x
SM 串行通信模板測試	x
ST 串行碼型觸發功能
PW3 TDSPWR3 功率測量和分析軟件	x
RTE 串行數據一致性和分析軟件
PCE*3 PCI Express 一致性模塊， 適用于選項 RTE
IBA*3 InfiniBand 一致性模塊 適用于選項 RTE

*1 需使用選項 SM。
*2 需使用選項 TDSUSBF（USB 測試工具）。
*3需使用選項 RTE。

訂購信息
TDS7054
500 MHz 數字熒光示波器。
TDS7104
1 GHz 數字熒光示波器。
TDS7104 和 TDS7054 包括：（4 個）P6139A 500 MHz 10x 無源探頭、附件袋、前面板護罩、 鼠標、探頭校準及相差校正工具 (067-0405-xx)、 簡明參考手冊 (020-2404-xx)、使用手冊 (071-1035-xx)、TDS7000 系列產品軟件光盤、 TDS7000 系列操作系統恢復光盤、TDS7000 系列 供選用的應用程序軟件光盤、性能檢驗程序 PDF 文件、GPIB 編程參考手冊（在產品軟件光盤上）、 證明 NIST 可溯性的校準證書、符合 2 540-1 標準和 ISO9000 認證要求、電源線、一年保修。
TDS7154B
1.5 GHz 數字熒光示波器。
TDS7254B
2.5 GHz 數字熒光示波器。
TDS7404B
4 GHz 數字熒光示波器。
TDS7704B
7 GHz 數字熒光示波器。 TDS7154B、TDS7254B、TDS7404B 和 TDS7704B 包括：附件袋、前面板護罩、鼠標、 使用手冊 (071-1226-xx)、簡明參考手冊 (020-
2519-xx)、TDS7000B 系列產品軟件光盤 063-3632-00 (TDS7154/7254/7404B) 063-3633-00(TDS7704B)、TDS7000B 系列操作系統恢復光盤、 TDS7000B 系列供選用的應用程序軟件光盤、性能 檢驗程序 PDF 文件、GPIB 編程參考手冊（在產品 軟件光盤上）、證明 NIST 可溯性的校準證書、符合 2 540-1 標準和ISO9000 認證要求、電源線、 一年保修。
TDS7154B 和 TDS7254B 還包括：（4 個）TekConnect® 至 BNC 適配器 (TCA-BNC)，（2個）TekConnect 高阻抗緩沖放大器(TCA-1MEG)， 和偏移校正工具 (067-0405-xx)。 TDS7404B/TDS7704B 還包括：（4 個） TekConnect 至 SMA 適配器 (TCA-SMA)。TDS7404B 還包括：相差校正工具 (067-0405-xx) TDS7704B 還包括：相差校正工具 (067-0484-xx) 請在訂購時指定硬盤和電源線選項。

儀器選項
電源插頭選項
選項 A0 – 北美電源。 選項 A1 – 歐洲通用電源。 選項 A2 – 英國電源。 選項 A3 – 澳大利亞電源。 選項 A5 – 瑞士電源。 選項 A6 – 日本電源。
選項 A99 – 無電源線或 AC 轉換器。
選項 A10 – 中國電源。
安裝選項
選項 1K – K4000 示波器推車。
選項 1R – 機架安裝工具箱。 磁盤機選項（僅限 TDS7154B、 TDS7254B、TDS7404B 和 TDS7704B）
選項 FHD – 前面板 40 GB 可拆式硬盤驅動器， 用于取代后面板上的軟盤驅動器。
檢修選項
選項 C3 – 3 年期校準服務。 選項 C5 – 5 年期校準服務。 選項 D1 – 校準數據報告。
選項 D3 – 3 年期校準數據報告（需選項 C3）。 選項 D5 – 5 年期校準數據報告（需選項 C5）。 選項 R3 – 3 年期修理服務。
選項 R5 – 5 年期修理服務。
建議使用的附件
探頭
P7380 – > 8GHz Z-Active™ 差分探頭 P7380SMA – > 8GHz 差分信號捕獲系統 P7350 – 5 GHz 差分探頭，建議用于 TDS7404B/TSD7704B。
P7350SMA – 5 GHz SMA 輸入差分探頭。 P7260 – 6 GHz 有源探頭，建議用于 TDS7404B/TDS7704B。
P6158 – 3 GHz、20x 低電容探頭
P6247 – 1.0 GHz 差分探頭
P6139A – 500 MHz、10x 無源探頭
P6245 – 1.5 GHz 有源探頭 P6248 – 1.7 GHz 差分探頭 P7240 – 4 GHz 有源探頭 P7330 – 3.5 GHz 差分探頭
適配器
TCA-1MEG – TekConnect® 高阻抗緩沖放大器。
TCA-SMA – TekConnect 至 SMA 適配器。
TCA-N – TekConnect 至 N 適配器。
TCA-BNC – TekConnect 至 BNC 適配器。 TCA75 – 4 GHz 精密 TekConnect 75 Ω 至 50 Ω 適配器和 75 Ω BNC 輸入連接器。
AFTDS – 電信差動電接口適配器（適用于
<8 Mb/s 的線路速度；TDS7404B 需使用
TCA-BNC 適配器）。
電纜
GPIB 電纜（1米）– 訂購號 012-0991-01。 GPIB 電纜（2米）– 訂購號 012-0991-00。 RS-232 電纜 – 訂購號 012-1298-00。 Centronics 電纜 – 訂購號 012-1214-00。
測試工具
TDSUSBF – TDSUSB 測試工具，需與 選項 USB
一起使用。
軟件
WSTRO – WaveStar™ 波形捕獲和文件編制軟件。
