電源保護控制器提供針對過壓、欠壓和反向極性故障的保護

    日前，凌力爾特公司 (Linear Technology Corporation) 推出針對過壓 (OV)、欠壓 (UV) 反向極性故障的保護控制器 LTC4365，該器件具 -40V 至 60V 的保護范圍，面向需要窗口電源保護的應用。LTC4365 提供兩個比較器輸入，以在 2.5V 至 34V 的正常工作范圍內利用一個外部電阻分壓器配置 OV 和 UV 設定點。柵極引腳控制一個雙 N 溝道 MOSFET，以確保僅在 OV 和 UV 窗口內的電壓通過并到達輸出。反向電源保護電路自動隔離負載和負輸入電壓。除了提供直至 60V 的瞬態保護，LTC4365 還隔離 50Hz 和 60Hz AC 電源。就大多數應用而言，無需 TVS 或輸入電容器，從而為緊湊型設計提供了一個組件數很少的解決方案。LTC4365 的應用目標是便攜式儀表、工業自動化和汽車應用，在這類應用中，需要準確的過壓、欠壓和反向保護來保護負載免受錯誤的電源連接所影響。

    LTC4365 在正常工作時僅消耗 125uA 電流，并有一個停機引腳用來啟動和禁止外部 MOSFET，以及用來提供一種 10uA 的小電流停機狀態。一個故障輸出指示柵極狀態。利用停機引腳，兩個 LTC4365 于一種新穎的應用中可配置為在兩個電源之間進行選擇。如果反向保護不需要，那么僅需要單個外部 MOSFET。

    LTC4365 為在整個商用、工業和汽車溫度范圍內工作而進行了規定，提供了采用 8 引腳(3mm x 2mm)DFN和TSOT-23 封裝。采用 LTC4365 的 DC1555 演示電路板可通過在線獲取，或通過凌力爾特當?shù)劁N(xiāo)售辦事處獲得。所有器件都已生產供貨，千片批購價為每片 1.49 美元。

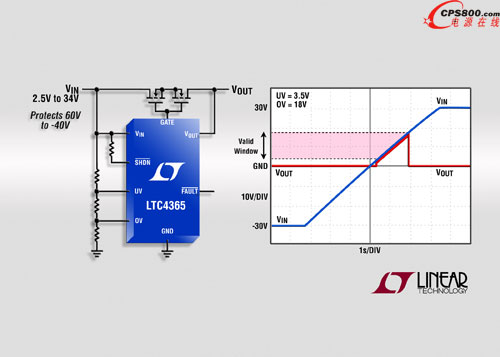

    照片說明： 可調過壓、欠壓和反向電源保護控制器

    性能概要：LTC4365

    ·     寬工作電壓范圍：2.5V 至 34V

    ·     保護應用免受直至 60V 的瞬態影響

    ·     反向電源保護至 -40V

    ·     控制雙 N 溝道 MOSFET

    ·     隔離 50Hz 和 60Hz AC 電源

    ·     就大多數應用而言，無需輸入電容器或 TVS

    ·     可調欠壓和過壓保護范圍

    ·     小工作電流：125uA

    ·     小停機電流：10uA

    ·     故障狀態輸出

    ·     緊湊型 8 引線、3mm x 2mm DFN 和 TSOT-23 (ThinSOT™) 封裝■
