LTC2632和LTC2633系列雙通道電壓輸出數模轉換器

    日前，凌力爾特公司推出 LTC2632 和 LTC2633 系列雙通道 12 位、10 位和 8 位軌至軌電壓輸出數模轉換器 (DAC)，LTC2632 具有串行 SPI 接口，而  LTC2633 具有 I2C 接口。LTC2632 和 LTC2633 這兩款雙通道 DAC 的推出完善了凌力爾特具內部基準的纖巧型 12 位、10 位和 8 位電壓輸出 DAC 系列。LTC263x 的單通道、雙通道、四通道和八通道 DAC 系列適合多種用途，具有最小的解決方案尺寸，適用于眾多微調應用。

    LTC2632 和 LTC2633 DAC 提供了準確的 DC 性能，具有最大值為 ±1LSB 的 12 位 INL、最大值為 ±5mV 的偏移誤差和最大值為 ±0.8 % FSR 的增益誤差。重要的 AC 性能包括快速 4.4us 穩定時間和很小的 2.8 nV•s 干擾脈沖。每個雙通道 DAC 都在纖巧的 8 引線 3mm x 3mm TSOT-23 封裝中集成了精準的 10ppm/°C 基準。這些器件的小尺寸和集成式基準可為緊湊型電路板節省空間，從而使它們非常適用于多種工業、汽車、便攜式通信和自動測試設備 (ATE) 應用。

    LTC2632 和 LTC2633 都有多種訂購選項，允許設計師在 3 種分辨率選項中進行選擇。而且滿標度輸出范圍在 2.5V (-L) 或 4.096V (-H)，從而非常適用于 3V 或 5V 系統。這些器件還提供零標度或中間標度上電復位選項，其中 LTC2633-L 額外提供一種高阻抗 (Hi-Z) 輸出選項，適用于電源裕度應用。所有選項保證工作在汽車 (-40°C 至 +125°C) 或商用 (0°C 至 +70°C) 溫度范圍。千片批購價為每片 1.56 美元。

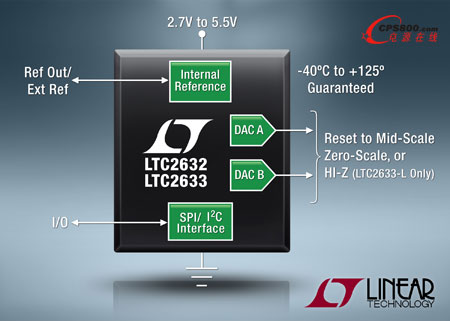

    照片說明：具集成式基準的雙通道 SPI / I2C DAC

    性能概要：LTC2632 / LTC2633

    ·         集成精準的基準

    o  2.5V 滿標度時為 10ppm/°C (-L)

    o  4.096V 滿標度時為 10ppm/°C (-H)

    ·         最大 12 位 INL 誤差：±1LSB (A 級)

    ·         低噪聲：在 0.1Hz 至 200kHz 時為 0.75mVP-P

    ·         在 -40°C 至 125°C 范圍保證單調性

    ·         可選內部或外部基準

    ·         2.7V 至 5.5V 電源 (-L)

    ·         0.4mA 低功率工作 (在 3V)

    ·         上電復位至零標度/中間標度和 Hi-Z (LTC2633-L)

    ·         雙倍緩沖的數據鎖存

    ·         8 引線 3mm x 3mm TSOT-23 封裝■
