具集成型VCO的高性能整數N頻率合成器系列器件LTC6946

    日前，凌力爾特公司推出一個具集成型 VCO 的高性能整數 N 頻率合成器系列中的首款器件 LTC6946，該器件可提供 -226dBc/Hz 歸一化閉環帶內相位噪聲、絕佳的 -274dBc/Hz 歸一化帶內 1/f 噪聲和同類最佳的 -103dBc 雜散輸出。在典型的 900MHz 應用中，這些性能特征有助在 1kHz 偏移頻率下實現一個 -100dBc/Hz 的閉環相位噪聲。該器件可提供三種頻率選項：LTC6946-1 的調諧范圍從 2.240GHz 至 3.740GHz；LTC6946-2 的覆蓋范圍為 3.080GHz 至 4.910GHz；而 LTC6946-3 則覆蓋 3.840GHz至 5.790GHz 的頻率范圍。此外，每款器件還具有一個內置輸出分頻器 (可編程分級從 1~6)，用于將頻率覆蓋范圍擴展到低至 373MHz。

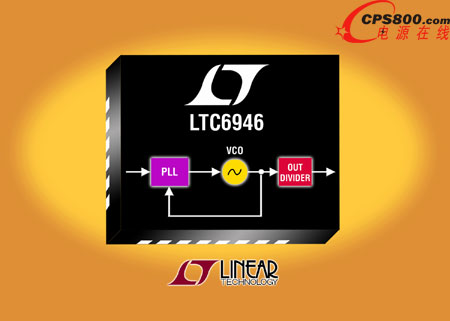

    該器件系列集成了一個低噪聲 5.7GHz 鎖相環 (PLL)，包括一個基準分頻器、具鎖相指示器的相位-頻率檢測器 (PFD)、超低噪聲充電泵和整數反饋分頻器以實現非常低噪聲的 PLL 操作。PLL 電路緊密耦合至一個低噪聲 VCO 和內部自校準電路以確保最優的 VCO 諧振器調諧，從而獲得最佳的相位噪聲性能。VCO 無需外部組件。片內 SPI 兼容型雙向串行端口可提供頻率調諧和控制，以及寄存器和環路狀態信息的回讀。

    這個頻率合成器系列的低相位噪聲和低雜散能力可提高支持 LTE、W-CDMA、UMTS、CDMA、GSM 和 WiMAX 標準的多頻帶基站的性能。其高頻能力還能支持點對點寬帶無線接入、軍用、航空電子、以及高性能測試和測量應用。

    凌力爾特還提供了基于 PC 的綜合設計工具軟件 PLLWizard™，以便于交互式控制及與 LTC6946 評估板的連接。設計人員可運用 PLLWizard 軟件執行仿真與優化，然后在實際的演示電路上對其設計進行交互式的驗證。

    LTC6946 所有版本都規格在 -40°C 至 105°C 的整個外殼溫度范圍。這些產品采用 4mm x 5mm、28 引線塑料 QFN 封裝。千片批購價為每片 5.75 美元，有現貨供應。<
