凌力爾特推出高噪聲裕度緩沖器LTC4313和LTC4315

    日前，凌力爾特公司推出高噪聲裕度緩沖器 LTC4313 和 LTC4315，這兩款器件可為 I2C / SMBus / PMBus 系統提供電容緩沖和總線擴展能力。隨著一根 I2C 總線上設備數目的擴大，增加的電容會大幅度地延長上升時間。LTC4313 和 LTC4315 通過總線分段使上述問題得以緩解，并且提供了高邏輯低噪聲裕度的額外優勢，這得益于其 0.3 • VCC 的保證最小 VIL。這使 LTC4313 和 LTC4315 能與用于驅動一個高邏輯低輸出電壓 (VOL) 的非 I2C 型設備配合工作。另外，這還允許將多個 LTC4313 或 LTC4315 串接起來使用，并改善大型噪聲系統中 I2C 通信的可靠性。

    LTC4313 和 LTC4315 非常適用于各種計算、網絡和數據存儲系統，這類系統針對不同的電源和總線電壓采用多個 I/O 卡。這些器件可提供從低至 1.4V 的低電壓系統至高達 5.5V 的較高電壓系統的自動電平轉換。LTC4315 有第二個電源引腳，從而允許使用獨立的輸入和輸出總線上拉電源。上升時間加速器在總線處于上升沿時提供上拉電流，該電流縮短了上升時間，最終可降低功耗、改進邏輯低噪聲裕度并能以超出 I2C 限制的較大總線電容進行設計。LTC4313 提供了強大的轉換速率受限開關 (LTC4313-1) 或 2mA 電流源 (LTC4313-2) 上升時間加速器電流，而 LTC4315 則提供了引腳可選 (強大的轉換速率受限開關、2mA 或關斷) 上升時間加速器電流。安全措施包括一種阻塞總線斷接和恢復功能，用于使輸入與所有的使能輸出通道斷接并產生時鐘，以試圖讓阻塞從屬器件釋放數據線，一個故障輸出向主機指示一種總線被阻塞于低電平的情況 (僅限 LTC4315)，而 ±4kV HBM ESD 保護則用于提高堅固性。

    商用和工業溫度級的 LTC4313 和 LTC4315 已開始供貨。LTC4313 采用 8 引腳 3mm x 3mm DFN 或 8 引線 MSOP 封裝，而LTC4315 采用 12 引腳 4mm x 3mm DFN 或 12 引線 MSOP 封裝。所有都符合 RoHS 要求。

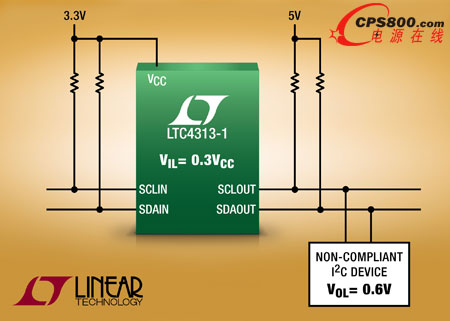

    照片說明：具阻塞總線恢復功能的高噪聲裕度電平移位二線式總線緩沖器

    性能概要：LTC4313 / LTC4315

    · 雙向緩沖器增加扇出

    · VIL = 0.3 • VCC 的高噪聲裕度

    · 可與用于驅動一個高 VOL 的非 I2C 型設備兼容

    · 固定 (LTC4313-1 和 LTC4313-2) 或可選 (LTC4315) 上升時間加速器電流

    · 1.5V、1.8V、2.5V、3.3V 和 5V 總線電平轉換

    · 阻塞總線斷接和恢復

    · 與 I2C 標準模式、I2C 快速模式以及 SMBus 規范兼容

    · ±4kV HBM ESD

    · 在電路板于背板上進行帶電插拔操作時可防止 SDA 和 SCL 受損

    · 8 引腳 3mm x 3mm DFN 和 8 引線 MSOP 封裝 (LTC4313)

    · 12 引腳 4mm x 3mm DFN 和 12 引線 MSOP 封裝 (LTC4315)<
