一、 特點
      ● 測量有功功率，無功功率，有功（無功）組合功率1P2W, 3P3W, 3P4W平衡或非平衡系統
      ● 突變波形亦可以準確測量
      ● 輸出方式為可調程序；可由切換開關選擇15種方式
      ● 低輸出紋波
      ● 低溫飄特性,高沖擊電壓及隔離特性
      ● 穩定性高,可靠度佳
二、測量參數
      輸入: （有功功率，無功功率，有功無功功率組合）

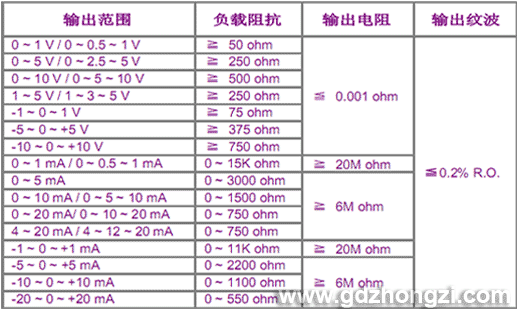

輸出:  可調程序可通過內部切換開關選擇

量測精度:         ≦±0.2% R.O.
      波形影響:         ≦0.2% R.O. at 30%突變波形
      過載輸入能力:   電壓: 1.5 倍  額定輸入(連續)訊號
                            2 倍額定輸入(連續)訊號10秒
                            4 倍額定輸入(連續)訊號2秒
      電流:              3倍額定輸入(連續)訊號
                           10 倍額定輸入(連續)訊號10 秒
                           50倍額定輸入(連續)訊號2秒
      輸入頻率:        50 Hz±3Hz , 60Hz±3 Hz
      反應速率:        ≦250 msec.
      最高值校正:     ≦±5%of R.O. (or±20% of R.O. specify)
      零點校正:        ≦±2%ofR.O. (or±20% of R.O. specify)
      輸出負載影響:  輸出電流≦0.1% R.O.
                           輸出電壓≦0.05% R.O.
      工作電源:        AC115/230V±15%, 50/60 Hz
                           AC 380or415V±15%, 50/60 Hz
      特殊規格:       DC24V, 48V, 110V, 220V±10%
      無源式:          電源來自于輸入電壓,輸入電壓須介于額定電壓的  ±15%
      電源變動影響: ≦0.05% R.O.
      消耗功率:      ≦4VA
      相互干擾影響: ≦0.1% 額定輸出介于每個組件之間
      磁場強度影響: 400ATM≦0.2% R.O.
      操作溫度:       0~60℃
      操作相對濕度: 20~95 %RH,  非結露
      溫度系數:       ≦100 PPM/° C
      庫存溫度:       -10~70℃
      隔離強度:       IEC414, IEC 688:1992, ANSI C37.90a（介于輸入  /  輸出  /  電源  /  機殼）
                          AC 4KV, 50/60Hz, 1 min.
      電壓沖擊測試:  IEC255-4, ANSIC37.90a
                           6KV, 1.2 x 50 µ sec.
                           共通模式  &  差異模式
      安全規范:        IEC 414, BS 5458
      保護等級:        IEC 529 (IP50)
      隔離:              輸入/輸出/電源/機殼
      絕緣電阻:        ≧100M ohm, DC 500V
      性能:              設計要求為IEC 688
      安裝方式:        壁掛式or導軌安裝  (EN 50022)
      重量:              650公克以下

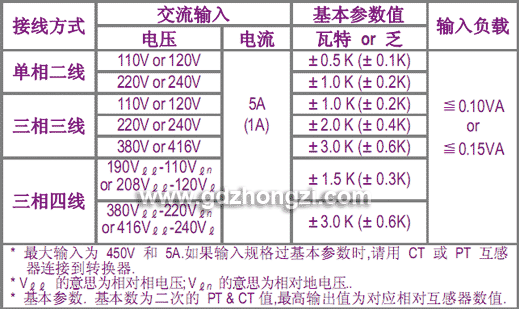

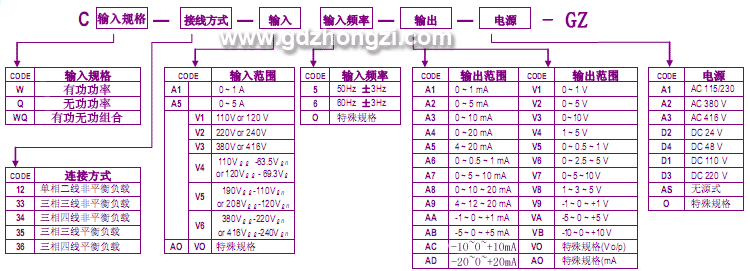

三、型號規格選型表
